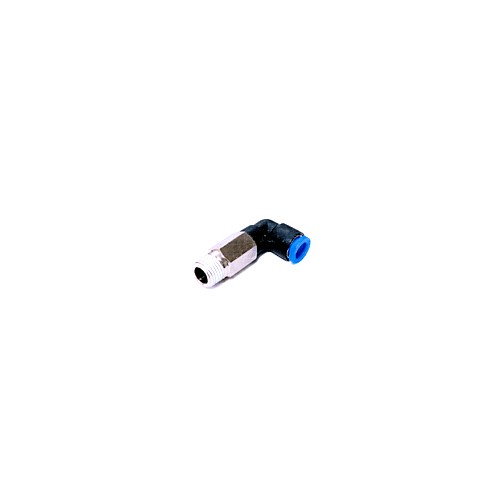

PLL Type 요약정보 및 구매

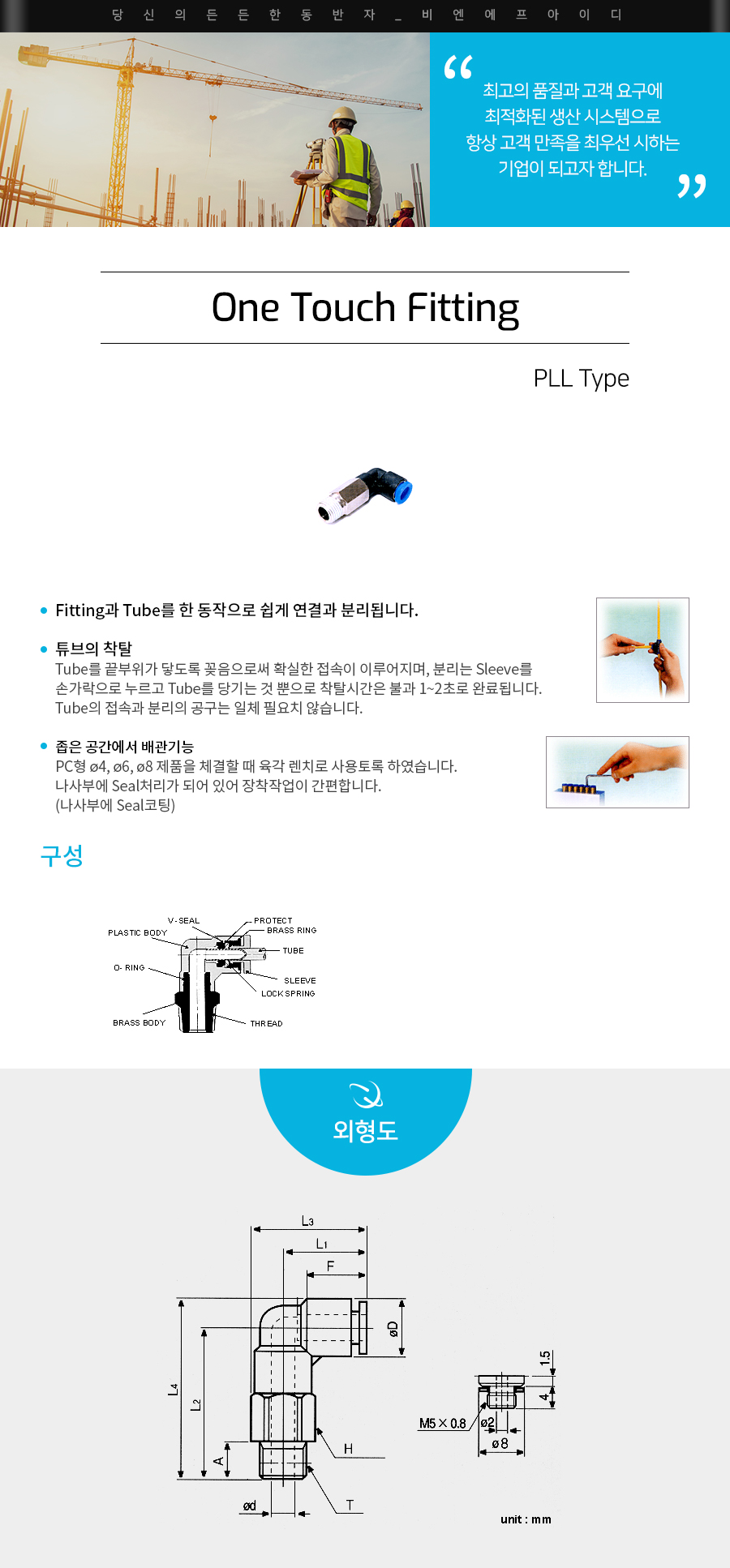

Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.

▶ 튜브의 착탈

Tube를 끝부위가 닿도록 꽂음으로써 확실한 접속이 이루어지며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다. Tube의 접속과 분리의 공구는 일체 필요치 않습니다.

▶ 좁은 공간에서 배관기능

PC형 ø4, ø6, ø8 제품을 체결할 때 육각 렌치로 사용토록 하였습니다.

나사부에 Seal처리가 되어 있어 장착작업이 간편합니다.

(나사부에 Seal코팅)

사용후기 0 개

위시리스트0

추천하기

Specification 및 가격정보

Applicable Fluid	Working Pressure Range	Negative Pressure	Temeprature Range
AIR, WATER	0.99kg f/㎠(0~990Kpa)	-750mmHg(10Torr)	0~60℃

MODEL	Tube O/D	T (Thread)	L1	L2	L3	L4	A	F (Tube-in Length)	H	D	d	Min I/D
PLL-04-1/8	4	PT 1/8	17	43.8	22.9	48.9	8	14.3	10	10.2	4.5	3.2
PLL-04-1/4	4	PT 1/4	17	41.8	25.1	46.9	11	14.3	14	10.2	8	3.2
PLL-04-M5	4	M5 XP0.8	17	28.1	21.6	36.4	4	14.3	8	10.2	2	2
PLL-06-1/8	6	PT 1/8	18.3	40	25.3	46.3	8	14.8	12	12.6	4.5	4.5
PLL-06-1/4	6	PT 1/4	18.3	43	26.4	49.3	11	14.8	14	12.6	8	4.5
PLL-06-3/8	6	PT 3/8	18.3	44	28.1	50.3	12	14.8	17	12.6	9	4.5
PLL-06-M5	6	M5 XP0.8	18	28.1	22.6	34.4	4	14.8	8	12.6	2	2
PLL-08-1/8	8	PT 1/8	20.4	43	28.5	51.7	8	15.9	14	17.4	6	6
PLL-08-1/4	8	PT 1/4	20.4	46	28.5	54.7	11	15.9	14	17.4	8	6
PLL-08-3/8	8	PT 3/8	20.4	47	29.2	55.7	12	15.9	17	17.4	9	6
PLL-08-1/2	8	PT 1/2	20.4	51.5	33.1	60.2	15	15.9	22	17.4	12	6
PLL-10-1/8	10	PT 1/8	23.9	49	32.7	57.8	8	18.1	17	17.6	6.5	6.5
PLL-10-1/4	10	PT 1/4	23.9	52	32.7	60.8	11	18.1	17	17.6	8	6.5
PLL-10-3/8	10	PT 3/8	23.9	54	32.7	62.8	12	18.1	17	17.6	9	7
PLL-10-1/2	10	PT 1/2	23.9	59.5	36.6	68.3	15	18.1	22	17.6	12	9
PLL-12-1/4	12	PT 1/4	24.9	57	35.9	67	11	19.1	19	20	9	9
PLL-12-3/8	12	PT 3/8	24.9	58	35.9	68	12	19.1	19	20	9	8
PLL-12-1/2	12	PT 1/2	24.9	61.5	37.6	71.5	15	19.1	22	20	12	9
