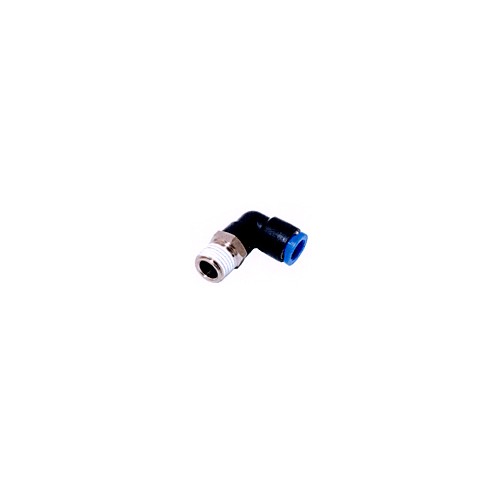

PL Type 요약정보 및 구매

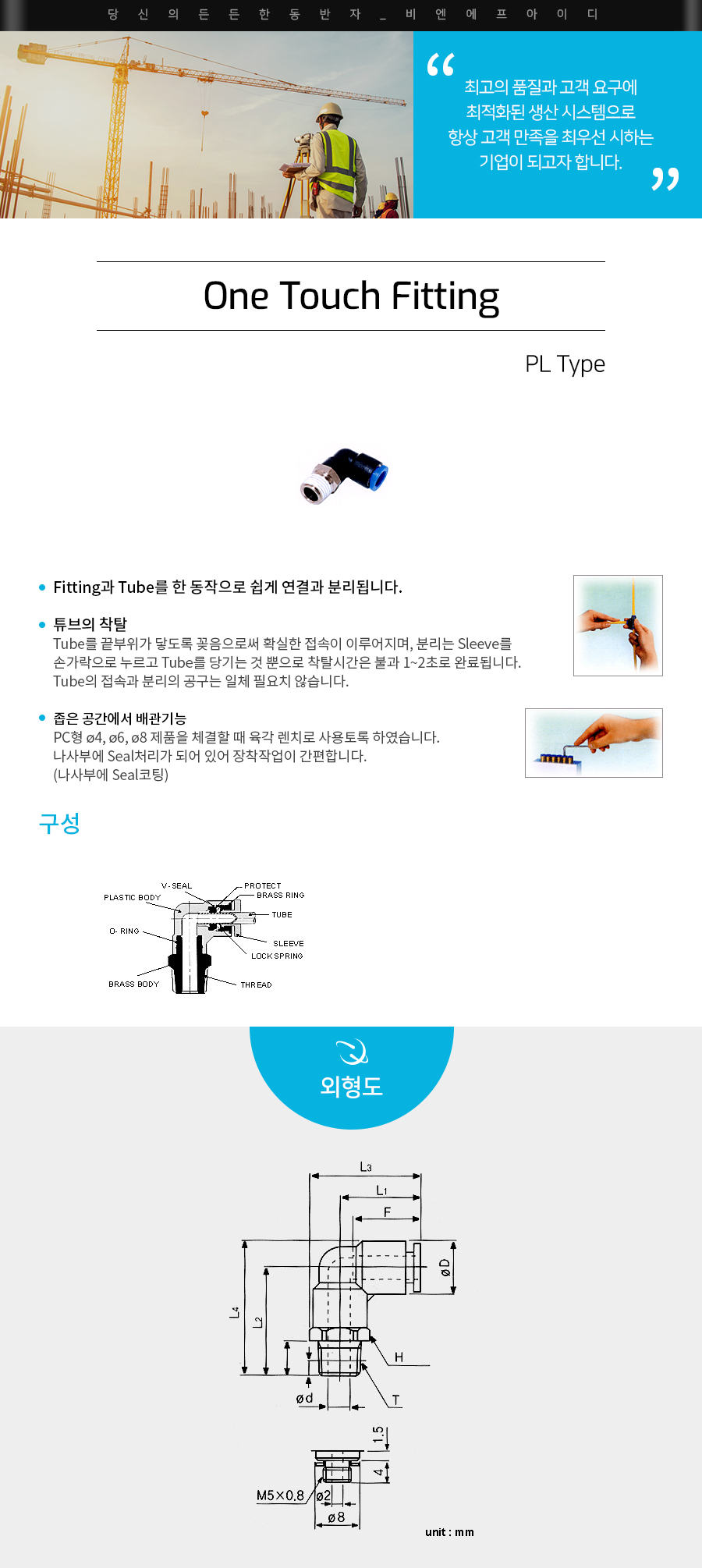

Fitting과 Tube를 한 동작으로 쉽게 연결과 분리됩니다.


▶ 튜브의 착탈

Tube를 끝부위가 닿도록 꽂음으로써 확실한 접속이 이루어지며, 분리는 Sleeve를 손가락으로 누르고 Tube를 당기는 것 뿐으로 착탈시간은 불과 1~2초로 완료됩니다. Tube의 접속과 분리의 공구는 일체 필요치 않습니다.


▶ 좁은 공간에서 배관기능

PC형 ø4, ø6, ø8 제품을 체결할 때 육각 렌치로 사용토록 하였습니다.

나사부에 Seal처리가 되어 있어 장착작업이 간편합니다.

(나사부에 Seal코팅)

사용후기 0 개
위시리스트0
판매가격 전화문의
제조사 (주)비엔에프아이디
원산지 대한민국
배송비결제 수령후 지불

관련상품

  • 상품 정보

    상품 상세설명




    Specification 및 가격정보


    Applicable Fluid Working Pressure Range Negative Pressure Temeprature Range
    AIR, WATER 0.99kg f/㎠(0~990Kpa) -750mmHg(10Torr) 0~60℃
    MODEL Tube
    O/D
    T
    (Thread)
    L1 L2 L3 L4 A F
    (Tube-in
    Length)
    H D d Mid
    I/D
    PL-04-1/8 4 PT 1/8 17 24.8 22.8 29.9 8 14.3 10 10.2 4.5 3.2
    PL-04-1/4 4 PT 1/4 17 27.5 24 32.5 11 14.3 14 10.2 7 3.2
    PL-04-M5 4 M5 XP0.8 17 17.9 21.6 23 4 14.3 8 10.2 2.5 2.5
    PL-06-1/8 6 PT 1/8 18.3 26 25.2 32.3 8 14.8 12 12.6 4.5 4.5
    PL-06-1/4 6 PT 1/4 18.3 29 26.4 35.3 11 14.8 14 12.6 8 4.5
    PL-06-3/8 6 PT 3/8 18.3 30 28.1 36.3 12 14.8 17 12.6 9 4.5
    PL-06-M5 6 M5 XP0.8 18 17.9 22.6 24.2 4 14.8 8 12.6 2.5 2.5
    PL-08-1/8 8 PT 1/8 20.4 27 28.5 34.4 8 12.9 14 14.7 6 6
    PL-08-1/4 8 PT 1/4 20.4 30 28.5 37.4 11 12.9 14 14.7 8 6
    PL-08-3/8 8 PT 3/8 20.4 31 30.2 38.4 12 12.9 17 14.7 9 6
    PL-08-1/2 8 PT 1/2 20.4 35.7 33.2 43.1 15 12.9 22 14.7 10 6
    PL-10-1/8 10 PT 1/8 23.9 30 33.7 38.8 8 18.1 17 17.6 6 6
    PL-10-1/4 10 PT 1/4 23.9 33 33.7 41.8 11 18.1 17 17.6 8 8
    PL-10-3/8 10 PT 3/8 23.9 34 33.7 42.8 12 18.1 17 17.6 9 8.2
    PL-10-1/2 10 PT 1/2 23.9 33 34.9 41.8 11 18.1 19 17.6 8 8
    PL-12-1/4 12 PT 1/4 24.9 35 35.9 45 11 19.1 19 20 8 8
    PL-12-3/8 12 PT 3/8 24.9 36 35.9 46 12 19.1 19 20 9 9
    PL-12-1/2 12 PT 1/2 24.9 40.5 38 50.5 15 19.1 22 20 10 9
